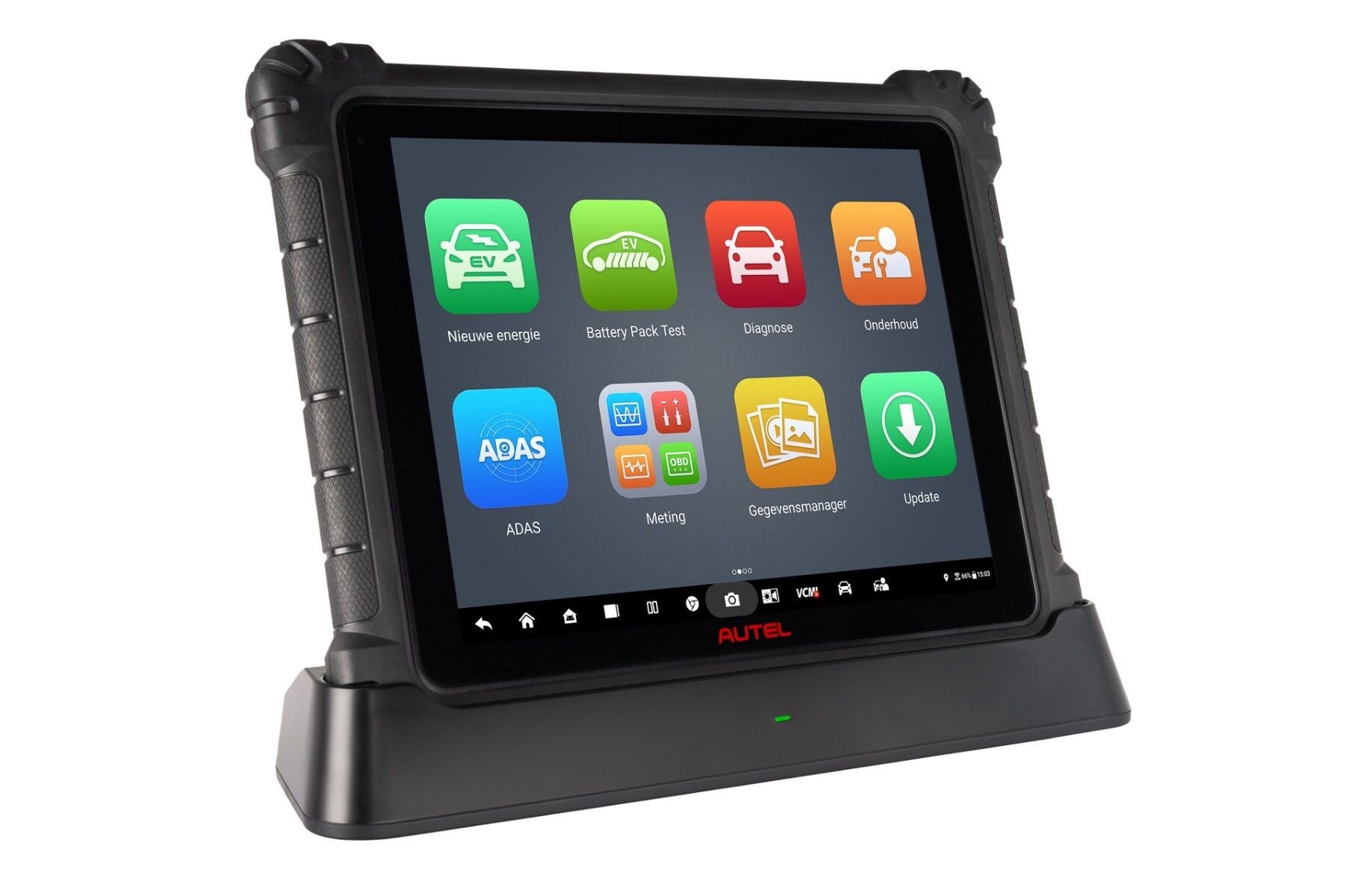

Autel MaxiSys ULTRA EV
- Universeel voor 94+ automerken inclusief supercars
- Diagnose alle elektronische systemen
- Diagnose accu elektrische auto's
- 44+ Onderhoudsfuncties
- Activatie test
- Basis instellingen en aanpassingen
- Basis coderen
- ECU coderen
- ECU programmeren offline
- ECU programmeren online Pass Thru Ready
- Draadloze MaxiFlash VCMI
- 4-Kanaals scope
- 12.9" Scherm
- Dockingstation
-
Met de komst van de elektrische auto is er een nieuwe vraag ontstaan vanuit de automotive branche. Traditionele diagnose en onderhoudsfuncties zijn in mindere mate van toepassing bij deze auto's. Er is juist vraag naar specialistische functies voor de hoog voltage accu's. De MaxiSys Ultra-EV biedt een combinatie van diagnose- en onderhoudsfuncties voor elektrische en hybride voertuigen en auto's met verbrandingsmotor. Met diagnosesoftware voor 94+ automerken zijn ook luxe merken en supercars zoals Aston Martin, Ferrari, McLaren, Rolls Royce en Tesla ondersteunt.
Bij CAN-bus voertuigen wordt een grafisch overzicht van het CAN-netwerk met alle afzonderlijke ECU's getoond, inclusief status en eventuele foutcodes. Voor de componententests wordt de VCMI gebruikt (Vehicle Communicaten Measurement Interface). De VCMI dient niet alleen als communicatie-interface maar ook als 4-kanaals oscilioscoop, multimeter, signaalgenerator/simulator en OBD2 CAN-Bus tester.
Gebruiksgemak met de MaxiSys ULTRA
- 'Auto VIN' functie waarbij het voertuig wordt herkend aan de hand van het VIN-nummer.
- 'Auto Scan' functie voor een complete diagnose van alle beschikbare voertuigsystemen/ECU's
- Uitleesresultaten worden indien gewenst samengevoegd tot een diagnoserapport met workshopinformatie, klantinformtatie en/of foto's (de tablet heeft een camera).
- 'Onderhoud'-menu om snel toegang te krijgen tot 44+ veel gebruikte onderhoudsfuncties zoals oliebeurt reset, accu vervanging enz.
- Split-screen functie voor wisselen tussen diagnose en andere schermen zonder de diagnose af te sluiten.
- De MaxiSys Ultra-EV ondersteunt alle functionaliteiten op het gebied van coderen en programmeren.
Extra EV-functies ten opzichte van de normale MaxiSys Ultra
- SOC (State of Charge) en SOH (State of Health) rapport.
- Analyse van de tractiebatterij, inclusief uitlezen en wissen van foutcodes en weergave live data.
- In werking stellen van tractiebatterij na aanrijdingsschade
- Controle na reparatie tractiebatterij
- Diagnose functies voor andere componenten aandrijflijn
- Stapsgewijze procedures voor demontage met gedetailleerde afbeeldingen om veilig te kunnen testen.
- Uitgebreide schema's van systeemblok, componenten en contactdozen.

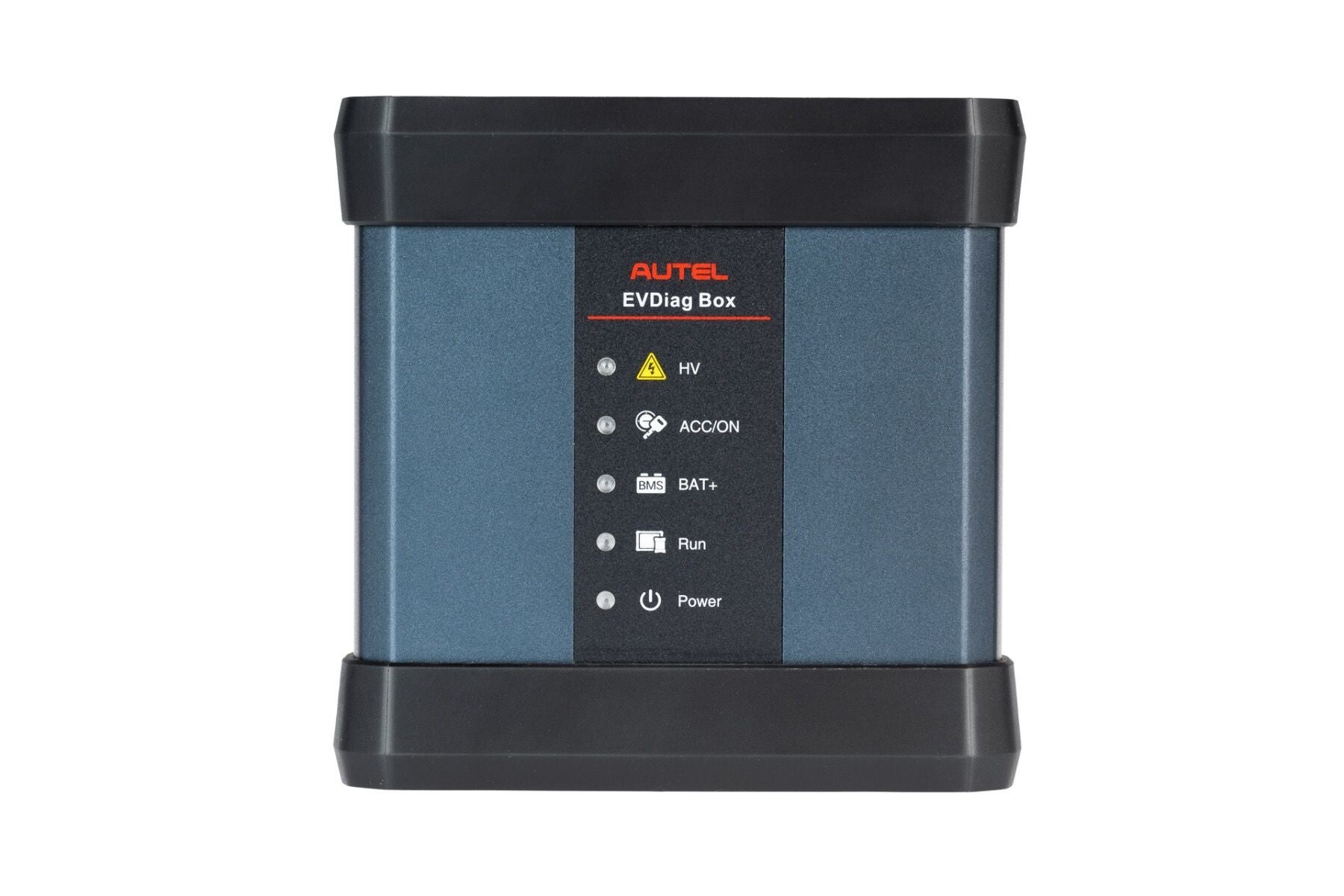

- EV Diagnose via EOBD of rechtstreeks met meegeleverde speciale kabels en jumpers.
Informatieve kenniscentrum artikelen over de EV Functies
State-of-health van de tractiebatterij
EV Diagnose & Onderhoud
Functies
DIAGNOSE
Diagnosefunctie voor communicatie met de boordcomputer van het voertuig.
ONDERHOUD
Direct toegang tot veelvoorkomende onderhoudsfuncties zoals Reset, Kalibratie, Inlezen, Coderen enz.
EV DIAGNOSE
Diagnosefunctie voor de hoog voltage accu van elektrische voertuigen.
METINGEN
De VCMI (Vehicle Communication and Measurement Interface) dient als oscilloscoop, golfvormgenerator, multimeter en als digitale OBD2 breakout box.
REMOTE EXPERT
Met Remote Expert worden werkzaamheden zoals complexe diagnose, coderen en programmeren uitbesteed zonder dat het voertuig de werkplaats hoeft te verlaten.
ADAS
Activeer een optioneel softwarepakket voor dynamische ADAS kalibraties of gebruik de tablet i.c.m. een ADAS-opstelling voor statische kalibratie.
WINKELMANAGER
Bekijk voertuig historie of maak workshop- en klantinformatie aan voor het opstellen van gepersonaliseerde diagnoserapporten.
GEGEVENSMANAGER
Gebruik de gegevensmanager voor het beheren van afbeeldingen, screenshots, diagnoserapporten, data logs en andere bestanden.
VCI MANAGER
Koppel de draadloze VCI (Vehicle Communication Interface) met de tablet en voorzie de VCI van de laatste firmware.
UPDATE MANAGER
Nieuwe (diagnose)software wordt met de update manager rechtstreeks op de tablet gedownload en geïnstalleerd.
TEAMVIEWER
Op basis van Teamviewer kan de tablet op afstand worden overgenomen, bijvoorbeeld als medewerkers van de klantenservice ondersteuning geven.
ONDERSTEUNING
Als een functie niet naar behoren werkt dan kan er een datalog gemaakt worden. Via de ondersteuningsfunctie wordt de data log gedeeld met Autel.
ACCU TEST
Snelle test voor de status van de startaccu, startmotor en dynamo.
EXTERNE CAMERA
Sluit een MaxiVideo-camera (niet inbegrepen) aan op de tablet voor inspectie van moeilijk bereikbare ruimtes.
GATEWAY TEGOED
Security Gateway credits worden bewaard in deze digitale wallet.
VOERTUIG FUNCTIELIJST
Gebruik de functielijst om (zonder dat de auto verbonden is) te controleren welke functies beschikbaar zijn met de meest recente diagnosesoftware.
INSTELLINGEN
Gebruik de instellingen voor het verbinden met WIFI en het personaliseren van de tablet.
Productinformatie
- Inclusief update licentie voor 1 jaar
- Prijs nieuwe update licentie voor 1 jaar: €1.295 excl. BTW
Zodra het abonnement verloopt worden nieuwe software-updates nog wel getoond in de 'Update manager' maar kunnen ze niet meer worden geïnstalleerd. Het systeem wordt niet geblokkeerd, zoals dat bij andere leveranciers van diagnoseapparatuur gebeurd, maar de werking wordt wel beperkt waardoor sommige functies niet meer (optimaal) werken.
Technische informatie
MerkAutelToepasbare automerkenUniverseelEAN6937357216959Scherm12.9", 2732 x 2048 pixels - TFT-LCD Corelle GlassInterne accu18.000 mAh 3.8V Lithium Polymeer batterijAfmetingen367 x 281 x 34 mmGeheugen4 GB RAM & 256GB SSD harde schijfCamera16 megapixels aan de achterkant met flitser, 5 megapixels aan de voorkantGebruikstemperatuur0°C ~ 50°COpslagtemperatuur-20°C ~ 60°CStroomverbruik4WBesturingssysteemAndroid 10ProcessorSamsung Exynos 8-core Processor 2.3GHz + 1.7GHzWIFIWIFI Dual-band 2.4 GHz & 5.0 GHz (802.11 a/b/g/n/ac 2x2 MIMO)SensorenOmgevingslichtsensor (ALS), Zwaartekracht accelerometerAudio input/outputMicrofoon, Dubbele luidsprekers, Koptelefoon ingangVCI / VCMIMaxiFlash VCMIDocking StationJa
- Voor MaxiSys MS919 | ULTRA | ULTRA EV
-
De Autel MSOAK Oscilloscoop Accessoire Kit is een uitbreiding op de MaxiFlash VCMI welke standaard bij de MaxiSys ULTRA en MaxiSys MS919 wordt geleverd. Tevens is de MSOAK compatibel met de MP408 4-kanaals oscilloscoop.
Wat krijgt u als u de MSOAK besteld?
- SA253 --> 65A AC/DC stroom klem
- SA256 --> 650A AC/DC stroom klem
- SA271 --> Coil on Plug Probe
- HT extensie lead (2 stuks)
- Accu klemmen (2 maal 2 stuks)
- Uitgebreide handleidingen
Technische informatie
MerkAutelToepasbare automerkenUniverseelEAN6937357205717
